2.3 - Mitarbeiter

Infoblatt

Aufgabe

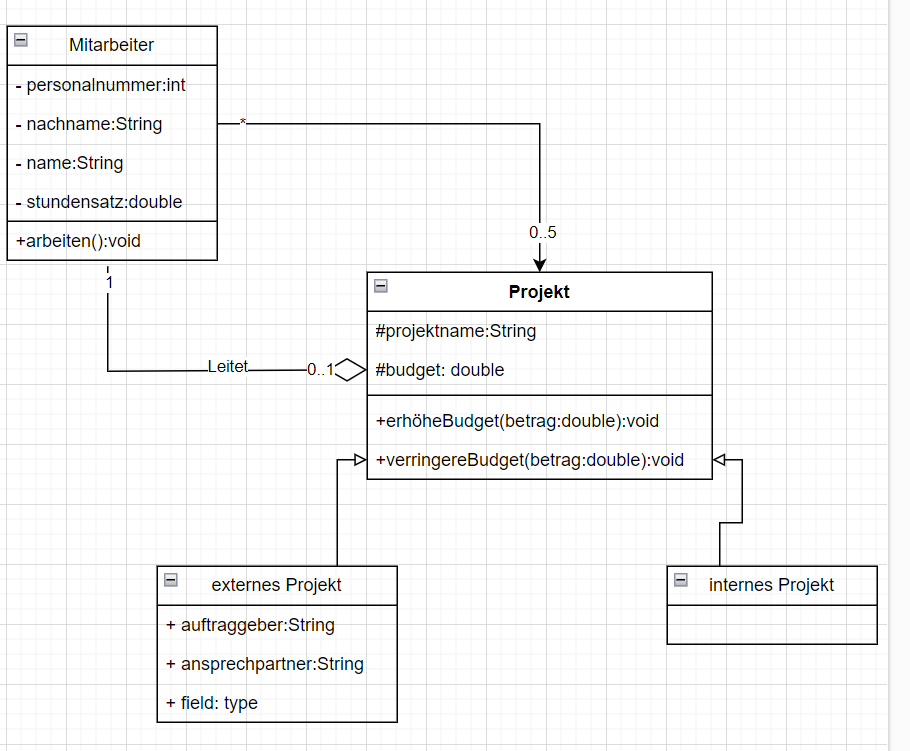

Erstellen Sie ein Klassendiagramm für ein Unternehmen, das die Beziehung zwischen Mitarbeitern und Projekten aufzeigt.

• Ein Mitarbeiter darf in maximal 5 Projekten mitarbeiten und an einem Projekt dürfen alle Mitarbeiter mitarbeiten.
• Ein Projekt wird von genau einem Mitarbeiter geleitet, während ein Mitarbeiter nicht mehr als ein Projekt leiten darf.
• Für die Mitarbeiter sollen Personalnummer, Nachname, Vorname und der Stundensatz gespeichert werden.
• Zu den Projekten sollen der Projektname und das Budget gespeichert werden.
• Bei einem Projekt soll das Budget erhöht und verbraucht werden können.
• Wenn ein Mitarbeiter für ein Projekt arbeitet, soll das Budget des Projekts entsprechend verringert werden.
• Projekte werden in externe und interne unterschieden. Bei externen Projekten werden zusätzlich noch das auftraggebende Unternehmen und der Ansprechpartner gespeichert.
• Notieren Sie ebenfalls die wichtigsten Methoden im UML-Diagramm.
