1.4 - Assoziation Übungen

Arbeitsblatt

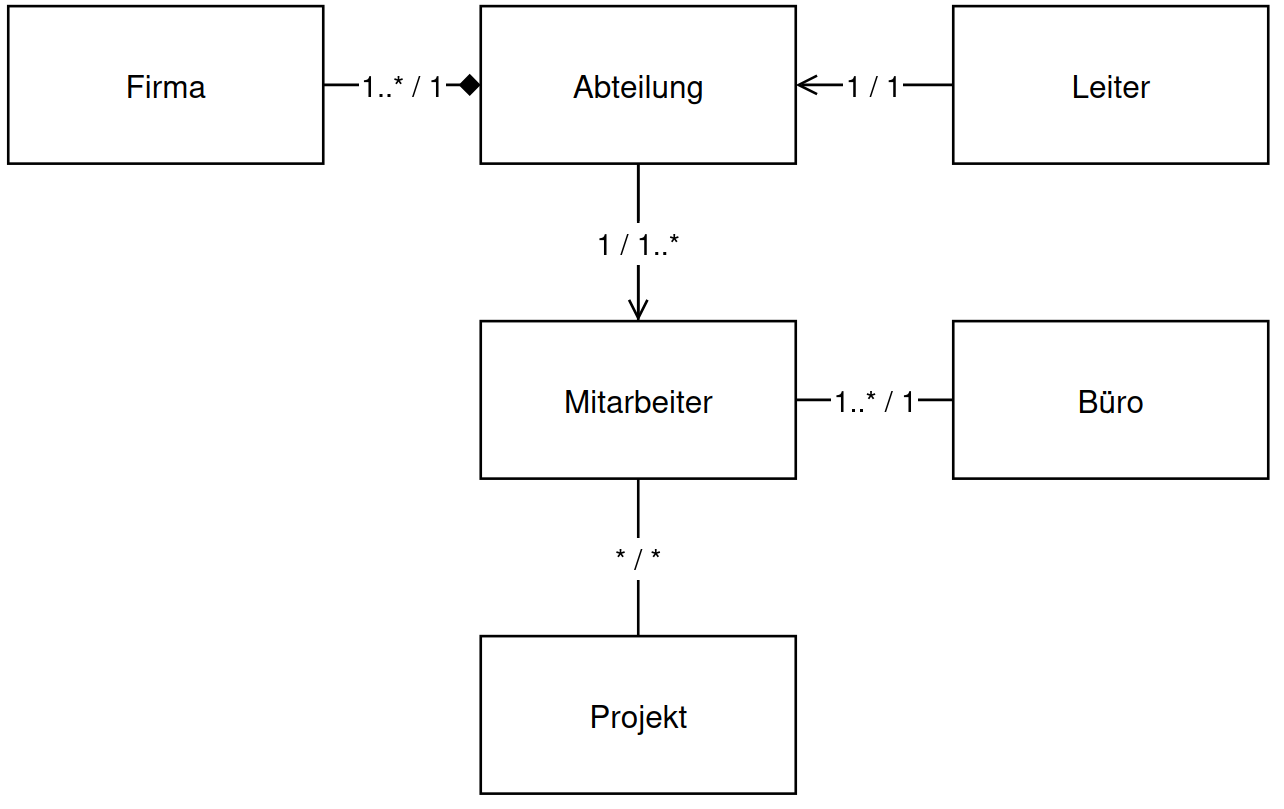

Aufgabe 1

Erstellen Sie ein UML-Klassendiagramm zu einer Firmendatenbank mit folgenden Klassen und Bedingungen. Unterscheiden Sie falls notwendig, auch zwischen Assoziation, Aggregation und Komposition:

• Eine Firma besteht aus mehreren Abteilungen.
• Eine Abteilung kann ohne ihre Firma nicht existieren.
• Jeder Mitarbeiter gehört zu nur einer Abteilung.
• Eine Abteilung wird nur von einem Mitarbeiter geleitet.
• Ein Mitarbeiter kann nur eine Abteilung leiten.
• Jeder Mitarbeiter sitzt in nur einem Büro.
• Die Mitarbeiter arbeiten an Projekten.

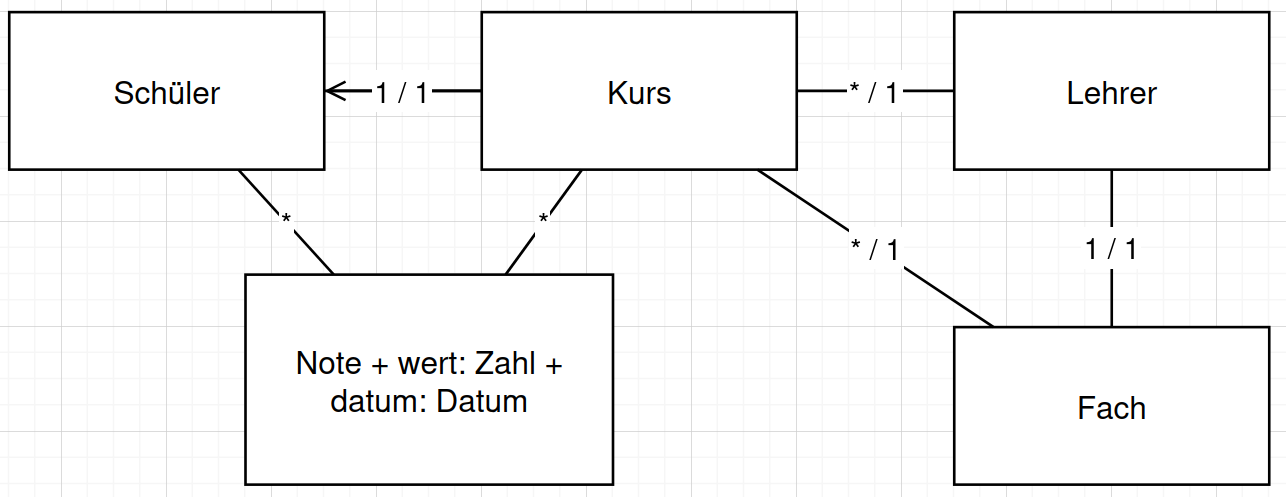

Aufgabe 2

Erstellen sie ein UML-Klassendiagramm für die Kursbelegung an einer Privatschule. Das Modell wird durch die Angaben in a) bis e) beschrieben.

a) Jeder Schüler kann mehrere Kurse belegen; er erhält in jedem belegten Kurs mehrere Noten. An jedem Kurs nehmen mehrere Schüler teil.
b) Ein Lehrer kann mehrere Kurse halten. Jeder Kurs wird von einem Lehrer gehalten.
c) Jeder Kurs hat einen Schüler als Kurssprecher. Ein Schüler kann in mehreren Kursen Kurssprecher sein.
d) Jedes Fach hat ein Lehrer als Fachbetreuer; ein Lehrer ist nur in einem Fach Fachbetreuer.
e) Jeder Kurs gehört zu einem bestimmten Fach; verschiedene Kurse können zu dem gleichen Fach gehören.

Hinweis:
Als Informationen sollen neben der Note selbst auch das Datum gespeichert werden, an dem die Note festgestellt wurde.
